GuardLink™ - это технология связи для последовательного соединения компонентов системы безопасности, обеспечивает через Ethernet-соединение диагностической информацией о том, какое устройство безопасности сработало. До 32 устройств безопасности может быть присоединено к «шине» длиной почти 1 км.
Преимущества GuardLink:
- Используются те же устройства, что и при проводном соединении без GuardLink™
- Уменьшение кабельных соединений на 38%
- Детальная диагностика через Ethernet-соединение
- Сигналы блокировки «Lock/Unlock» могут быть посланы через GuardLink™ для применений с блокировочными замками
- Сигналы сброса «Reset» также посылаются через GuardLink™
- Принцип «Plug and Play» (система без наладки)
- Соответствует стандартам безопасности PLe Cat 4 по ГОСТ ИСО 13849-1 / SIL CL3 по ГОСТ МЭК 62061

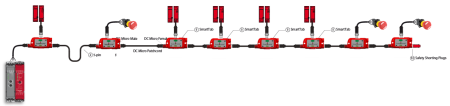

Система GuardLink™ состоит из трех основных частей:
1. Smart Tap – «умная» розетка для подключения устройства безопасности- Для датчиков, как с «сухими» контактами, так и полупроводниковым выходом
- Определяется положение датчика на «шине» и статус состояния
- Контролирует до ДВУХ систем GuardLink™
- Выявляет срабатывание двух «пассивных» выходов (volt-free outputs)
- Реле поддерживает оптическое SWS соединение (Single wire safety - СБ работает по одному сигнальному проводу ) к другому GSR-реле или проводное SWS к реле CR30 для расширения логики обработки сигналов
- Обеспечивает мониторинг - диагностическую информацию (через профиль устройства AOP в Studio 5000)

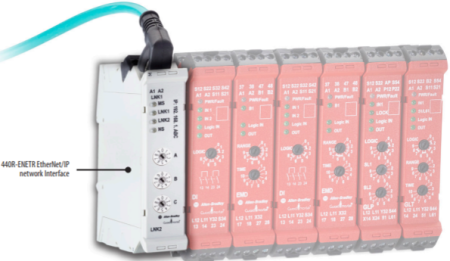

440R-ENETR - Интерфейс EIP для реле безопасности GuardMaster Safety Relays (GSR)
AOP для Studio 5000 Logix Designer обеспечивает:- Мониторинг присоединенных устройств
- Динамическую и Автоматическую генерацию тегов
- Доступ к логике реле и данным состояния
- Поддерживает топологии: «звезда», DLR и линейную
- Не требует соединений
- Данные – через оптическую связь
